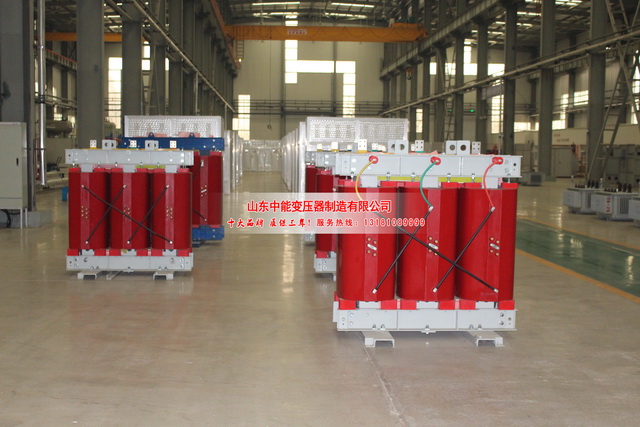

干式变压器的差动保护

　　对于变压器设备来说，南平干式变压器的差动保护是变压器的主保护，变压器厂是按循环电流原理装设的。变压器差动保护主要用来保护双绕组或三绕组变压器绕组内部及其引出线上发生的各种相间短路故障，同时也可以用来保护变压器单相匝间短路故障。

　　在绕组变压器的两侧均装设电流互感器，其二次侧按循环电流法接线，即如果两侧电流互感器的同级性端都朝向母线侧，则将同级性端子相连，并在两接线之间并联接入电流继电器。在继电器线圈中流过的电流是两侧电流互感器的二次电流差，也就是说差动继电器是接在差动回路的。

　　从理论上讲，正常运行及外部故障时，差动回路电流为零。实际上由于两侧电流互感器的特性不可能完全一致等原因，在正常运行和外部短路时，差动回路中仍有不平衡电流Iumb流过，此时流过继电器的电流IK为

　　Ik=I1-I2=Iumb

　　变压器厂要求不平衡点流应尽量的小，以确保继电器不会误动。

　　当变压器内部发生相间短路故障时，在差动回路中由于I2改变了方向或等于零(无电源侧)，这是流过继电器的电流为I1与I2之和，即 　　Ik=I1+I2=Iumb

　　能使继电器可靠动作。

　　变压器差动保护的范围是构成变压器差动保护的电流互感器之间的电气设备、以及连接这些设备的导线。由于差动保护对保护区外故障不会动作，因此差动保护不需要与保护区外相邻元件保护在动作值和动作时限上相互配合，所以在区内故障时，可以瞬时动作
